3相高圧変圧器も製作致します。
その他絶縁種別も制作致します。
ヒューズ無しも製作致します。
短時間定格、コイルモールド等ご要望に応じて設計製作致します。
混触防止板(シールド)付はご指示下さい。
その他絶縁種別も制作致します。
ヒューズ無しも製作致します。
短時間定格、コイルモールド等ご要望に応じて設計製作致します。
混触防止板(シールド)付はご指示下さい。

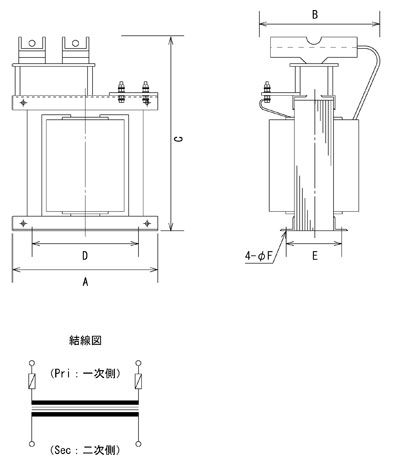

(A,B,Cは最大を示す)
A種絶縁
| 容量(VA) | A | B | C | D | E | F | 重量kg | 絶縁種別 | 備 考 |
|---|---|---|---|---|---|---|---|---|---|
| 0.5K | 260 | 250 | 360 | 180 | 95 | 9 | 20 | A | |
| 1K | 280 | 260 | 380 | 200 | 100 | 9 | 30 | A | |
| 2K | 300 | 280 | 420 | 220 | 115 | 9 | 40 | F | |
| 3K | 330 | 300 | 430 | 240 | 130 | 9 | 53 | F | |
| 4K | 340 | 280 | 450 | 240 | 150 | 11 | 70 | F | |
| 5K | 340 | 300 | 480 | 240 | 170 | 11 | 85 | F | |
| 6K | 360 | 300 | 500 | 250 | 170 | 11 | 100 | F |
仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
