ホーム製品情報CDI-1

（最高回路電圧　460V）
特殊設計仕様
1)　定格負担50VA以上
2)　一次電流40A以上
3)　一次切替及び二次切替方式
4)　一次、二次2回路以上
5)　その他

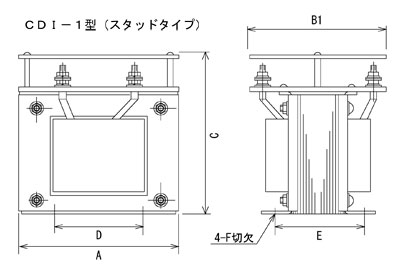

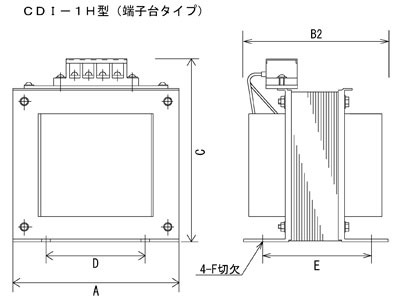

(A,B,Cは最大を示す)

型名	一次電流	二次電流	定格負担	外　　　　　形　　　　　寸　　　　　法							重量
型名	(A)	(A)	定格負担	A	B1	B2	C	D	E	F	ｋｇ
CDI-1 CDI-1H	～40	1～5	5～10VA	81	90	80	110	55	55	5	1.4
			15VA	90	100	90	115	60	65	5	2.4
			20VA	110	120	100	130	70	75	6	4.2
			30VA	110	130	110	130	70	85	6	4.7
			40VA	120	130	120	140	74	95	7	5.0
			50VA	120	140	130	140	74	105	7	5.2

仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
