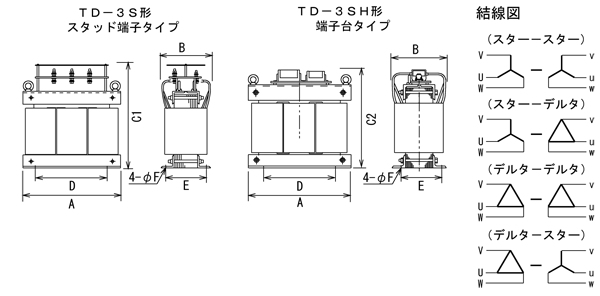

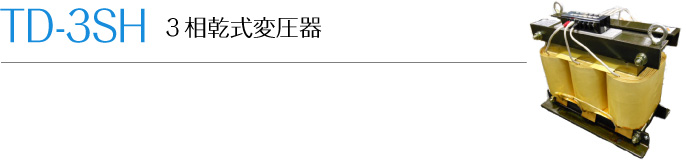

3相変圧器の結線と主な長所、短所
混触防止板(シールド)付はご指示下さい。

(A,B,Cは最大を示す)
H種絶縁寸法
容量(VA) A B C1 C2 D E F 重量kg 備  考
0.1K 150 90 150 150 80 70 7 6 A、B種絶縁
0.3K 190 110 220 190 120 85 7 12
0.5K 210 130 240 200 130 100 9 16
0.75K 250 130 260 220 150 100 9 19
1K 250 135 290 220 150 110 9 22
1.5K 280 140 290 240 150 115 9 28
2K 280 170 310 250 150 140 11 37
2.5K 320 180 330 280 180 150 11 41
3K 320 180 340 280 180 150 11 45
4K 340 180 350 280 200 150 11 52 吊りボルト付
5K 340 200 370 310 210 165 11 60
6K 340 200 370 310 210 165 11 65
7K 350 200 380 350 230 165 11 70
7.5K 360 200 390 350 250 165 13 75
8K 380 210 400 360 250 170 13 80
9K 380 220 420 370 260 180 13 85
10K 380 230 450 380 260 180 13 90
12K 400 230 450 390 260 190 13 100
15K 400 230 480 400 260 190 13 110
20K 450 280 540 470 300 200 13 150
25K 450 280 550 480 300 210 13 165
30K 450 300 600 500 330 220 13 180
40K 600 300 700 500 350 230 13 250
50K 600 350 700 650 410 230 13 285
60K 650 350 750 650 430 230 13 330
75K 700 360 850 650 450 250 13 385
100K 750 380 900 730 500 260 13 470
125K 750 400 950 830 500 260 13 550
150K 800 430 950 830 550 280 13 650
200K 900 460 1000 920 550 300 13 820
300K 950 500 1100 940 700 320 13 970
仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
