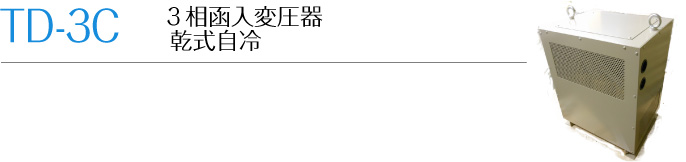

TD-3S型を基準にしておりますのでスコット結線、逆V結線変圧器では寸法が異なります。
塗装色は 5Y7/1 半ツヤ を標準とします。
その他絶縁種別も製作致します。
混触防止板(シールド)付はご指示下さい。

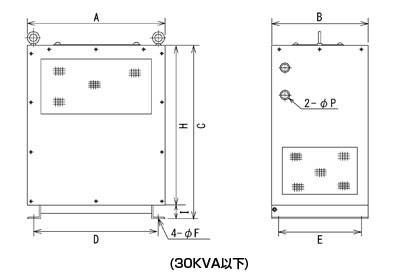

(A,B,Cは最大を示す)

容量(VA) A B C D E F H I P 重量kg 絶縁種別 備 考
0.5K 250 200 330 220 170 10 300 30 19 22 A
0.75K 250 200 330 220 170 10 300 30 19 25 A
1K 250 200 330 220 170 10 300 30 19 28 A
1.5K 300 250 380 270 220 10 350 30 19 35 A
2K 300 250 380 270 220 10 350 30 19 44 A
3K 350 300 430 320 250 10 400 30 25 55 A 吊ボルト付
5K 350 300 430 320 250 10 400 30 25 70 H
6K 350 300 430 320 250 10 400 30 25 75 H
7.5K 450 350 570 400 300 13 520 50 35 91 H
8K 450 350 570 400 300 13 520 50 35 96 H
10K 450 350 570 400 300 13 520 50 35 106 H
15K 450 350 570 400 300 13 520 50 35 126 H
20K 500 350 630 450 300 13 580 50 50 170 H
25K 500 350 630 450 300 13 580 50 50 185 H
30K 550 400 680 500 350 13 630 50 50 205 H
40K 700 450 800 400 350 13 725 75 - 280 H
50K 750 500 850 400 400 13 775 75 - 325 H
60K 800 500 875 450 400 13 800 75 - 370 H
75K 850 500 950 450 400 13 875 75 - 430 H
100K 950 550 1050 500 450 13 950 100 - 570 H
125K 950 600 1100 500 500 13 1000 100 - 615 H
150K 1000 650 1100 550 550 13 1000 100 - 725 H
200K 1100 650 1150 600 550 13 1050 100 - 900 H
仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
