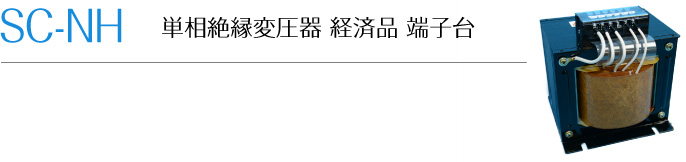

SC-NH
TD-2SH
TD-3SH
TTM-3SH
TD-3C
問い合わせ
株式会社ハマソニック
製品保障について
SC-NW(スタッド端子形)も製作致します。
B,H種絶縁も製作致します。
混触防止板(シールド)付はご指示下さい。

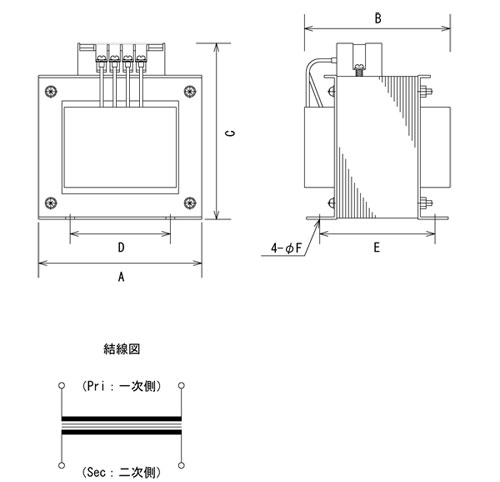

(A,B,Cは最大を示す)
A種絶縁寸法
容量(VA) A B C D E F 重量kg 備  考
50 78 85 99 55 57 4.5切欠 1.4
75 78 90 99 55 62 4.5切欠 1.9
100 86 100 107 60 73 4.5切欠 2.4
150 102 100 121 60 68 6切欠 2.8
200 102 110 121 60 78 6切欠 4.3
300 111 115 129 65 90 7切欠 5.5
400 130 115 146 80 82 7切欠 6.7
0.5K 130 120 146 80 92 7切欠 7.7
0.75K 150 125 162 90 94 7切欠 10.6
1.0K 150 155 162 90 118 7切欠 13.5
1.5K 167 165 180 110 130 7切欠 19
2.0K 184 190 182 125 142 8切欠 21
2.5K 205 170 231 150 125 8切欠 25
3.0K 205 190 231 150 145 8切欠 29
仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
