スタッド端子タイプも製作致します。
混触防止板（シールド）付はご指示下さい。

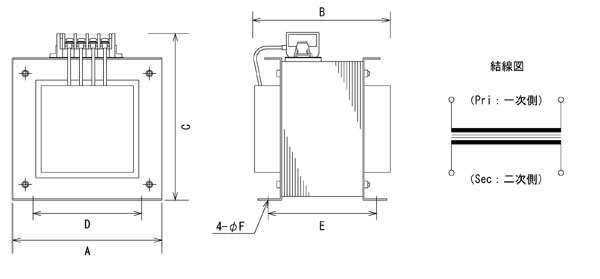

TTM-H(端子台タイプ)
(A,B,Cは最大を示す)
Ｆ種絶縁
容量(VA) A B C D E F 重量ｋｇ 備　　考
0.5K 185 140 190 125 105 8切欠 12 　
1K 185 185 190 125 150 8切欠 20 　
1.5K 205 175 240 150 130 8切欠 24 　
2K 205 195 240 150 140 8切欠 27 　
2.5K 205 225 250 150 170 8切欠 35 　
3K 220 220 270 160 150 8切欠 38 　
4K 220 240 280 160 185 8切欠 46 　
5K 265 220 270 150 153 11x22 49 　
Ａ種、Ｂ種絶縁も製作致します。

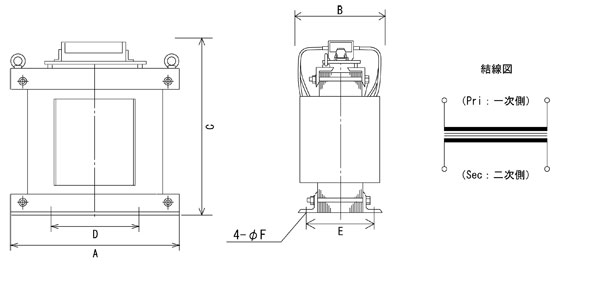

TTM-1SH(端子台タイプ)
(A,B,Cは最大を示す)
Ｆ種絶縁
容量(VA) A B C D E F 重量ｋｇ 備　　考
6K 330 220 350 210 150 11 63 吊ボルト付
7.5K 330 230 370 210 165 11 78 〃
10K 330 260 370 210 180 11 90 〃
Ａ種、Ｂ種絶縁も製作致します。

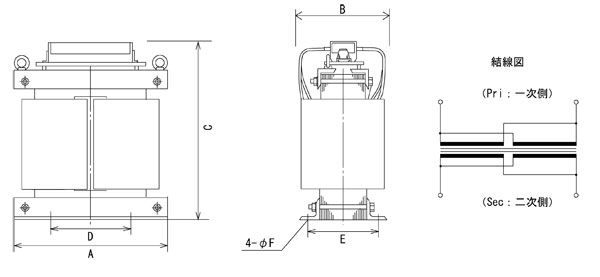

TTM-2SH(端子台タイプ)
(A,B,Cは最大を示す)
Ｆ種絶縁
容量(VA) A B C D E F 重量ｋｇ 備　　考
12K 330 330 420 220 230 13 103 吊ボルト付
15K 350 350 420 220 230 13 115 〃
20K 360 350 460 240 250 13 145 〃
25K 380 350 500 240 250 13 165 〃
30K 480 350 550 330 250 13 210 〃
40K 500 380 580 330 250 13 235 〃
50K 520 400 650 350 280 13 305 〃
60K 520 450 720 350 280 13 365 〃
75K 560 480 780 350 300 13 465 〃
Ｂ種絶縁も製作致します。
仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
