逆V結線変圧器は三相電源から単相1回路を得る場合に使用されます。
三相電源側のV相だけがUW相の約2倍の電流が流れます。
混触防止板(シールド)付はご指示下さい。

(A,B,Cは最大を示す)

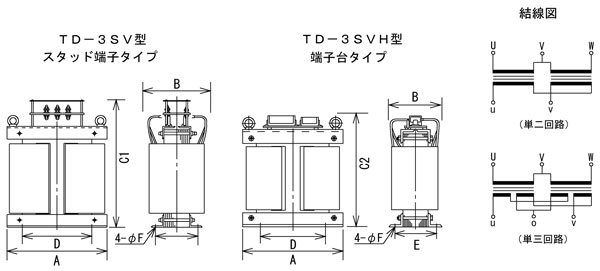

H種絶縁寸法
容量(VA) A B C1 C2 D E F 重量kg 備  考
0.5K 210 120 240 200 130 80 9 15
0.75K 240 140 240 200 130 100 9 18
1K 260 140 260 230 150 100 9 22
1.5K 280 170 280 230 150 115 9 28
2K 320 190 320 320 180 140 11 37
2.5K 320 190 350 330 180 140 11 42
3K 320 200 360 330 180 150 11 47
4K 340 200 400 360 200 150 11 60 吊ボルト付
5K 340 200 420 370 200 150 11 65
6K 340 200 420 370 200 160 11 70
7.5K 360 220 450 380 220 165 13 80
8K 360 220 460 380 220 170 13 83
10K 380 230 500 400 260 180 13 100
12K 400 240 500 420 260 190 13 115
15K 450 260 520 430 260 190 13 135
20K 480 280 600 500 300 200 13 175
25K 500 280 680 540 300 210 13 200
30K 520 300 720 570 330 220 13 240
35K 550 330 720 600 350 230 13 260
40K 600 330 750 670 350 230 13 275
50K 650 400 800 710 410 250 13 330
75K 700 450 850 850 450 250 13 420
100K 800 500 950 950 500 260 13 550
仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
