スコット結線変圧器は三相電源から単相2回路を得る
場合に使用されます。単相2回路は位相がそれぞれ
90°ずれた2相となり、2回路の単相負荷が等しい
ときに1次側は平衡三相電流となります。
単二2回路の場合、位相の関係で単三結線でのご使用はできません。
混触防止板(シールド)付はご指示下さい。

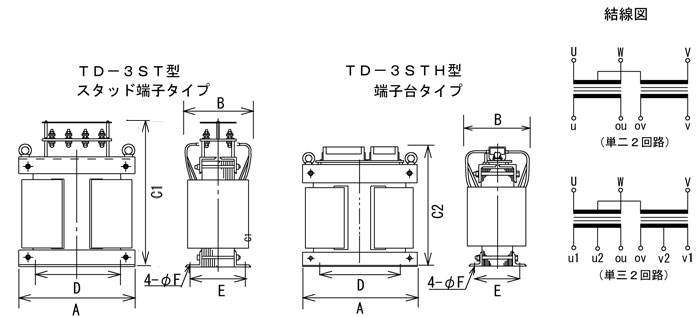

(A,B,Cは最大を示す)

容量(VA) A B C1 C2 D E F 重量kg 絶縁種別 備  考
0.5K 250 140 280 220 150 80 9 17 A
0.75K 250 150 280 220 150 90 9 20 A
1K 300 150 300 250 150 90 9 25 A
1.5K 320 160 300 300 150 100 9 30 A
2K 320 170 320 310 150 105 9 37 A
2.5K 320 180 350 320 180 150 11 45 A
3K 320 180 360 330 180 150 11 50 A
4K 340 200 380 340 200 150 11 60 H 吊ボルト付
5K 340 200 400 350 210 165 11 68 H
6K 340 200 420 360 210 165 11 75 H
7.5K 360 220 450 370 250 165 11 90 H
8K 380 220 480 410 260 170 13 95 H
10K 380 230 500 440 260 180 13 110 H
12K 400 230 500 440 260 190 13 120 H
15K 420 250 520 480 260 190 13 135 H
20K 450 280 550 520 300 200 13 160 H
25K 460 300 600 530 300 210 13 180 H
30K 520 300 600 560 330 220 13 200 H
35K 550 330 700 600 350 230 13 250 H
40K 600 330 750 650 350 230 13 300 H
50K 600 350 750 680 410 230 13 320 H
75K 650 380 850 730 450 250 13 420 H
100K 800 400 900 820 500 260 13 600 H
150K 850 450 1000 820 550 280 13 830 H
仕様変更のため外形寸法が変わることがありますので予めご了承下さるようお願い致します。
